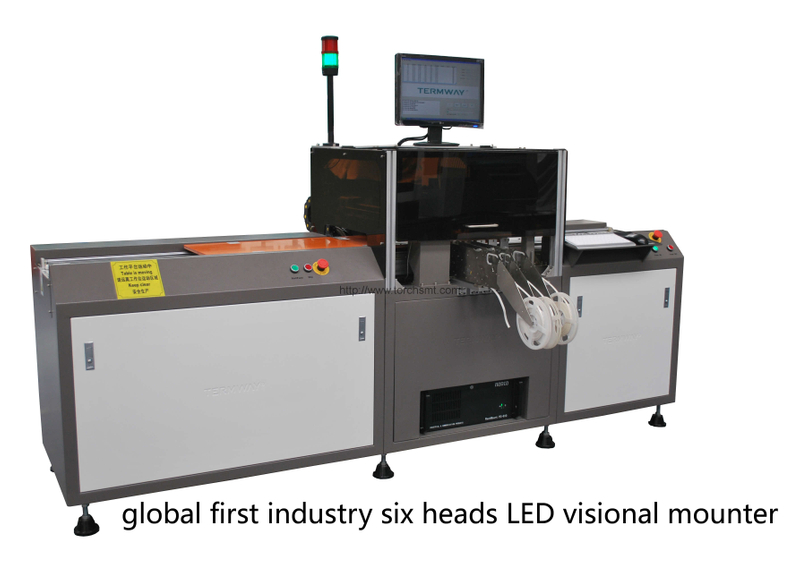

高速精密LED贴片机LED660V

数量:
LED660v贴片机是一款专用的LED贴片机,用来实现大批量的LED电路板的组装,具有速度快,精度高等特点。     整机配置图像识别模块。能满足电路板MRAK识别的功能。解决了LED电路板板子长、误差大导致贴装精度不高的问题。 【特点】:    1.电路板传动采用精密电机带动工业皮带配合精密导轨实现,有效提高贴片精度和电路板传动速度。    2.贴片头传动采用伺服电机配合高精密滚珠导轨,完成LED的取料和放料动作。    3.配置6组贴片头,相比1组提高生产效率400%以上。    4.可自动视觉编程,不用手动输入元件坐标,编程简单,方便入门者便捷实用,满足大批量多品种生产的需求。    5.配置不同的喂料器可以满足不同的LED贴装要求。    6.高性价比LED贴片机,最适合大批量LED生产。    7.整机由工业计算机配合专用软件控制,方便操作实用。    8.可以非常方便导入电路板CAD数据。    9.可以非常稳定并且方便的完成LED拼版的编程和贴装。    10.可以在软件中显示拼版中所有坐标点,并对其中的坐标进行微调,实现高精密的贴装。    11.可以在软件中设置各拼版的间距,并根据间距显示所有放料坐标,可以选择不贴的拼版。    12.软件可以实现六贴片头自动优化功能。    13.软件中增加XYZ轴移动时的限位检测。    14.软件中增加了多档变速功能,可以根据移动距离查表得到最佳速度,并进行速度设置,可以提高机器长期使用的稳定性。    15.整机PCB平台具备真空吸附功能,对大型PCB板定位会更加平整,有效提高贴片精度,同时可以满足软灯条(FPC) 的定位贴装。(选配)    16.气源需要外接气源。 【标配】:    1、 计算机1套    2、 贴片头6组    3、 吸嘴6个    4、 喂料器底盘GFTA-T06 1组 【可选配件】:    1、8mm,12mm,16mm及24mm自动喂料器    2、吸嘴    3、UPS不间断电源    4、喂料器底盘GFTA-T06     5、真空吸附平台1组



         最大电路板面积




         1200×350mm




         最大移动范围




         X轴1500mm,Y轴410mm




         Z轴最大移动范围




         15mm




         典型贴片速度




         13000-14000cph




         理论最大贴片速度




         18000cph




         贴片精度




         ±0.1mm




         定位方式




         视觉定位




         可以贴装元器件




         0603以上阻容件及各种LED芯片,同时满足SOP SOT芯片的贴装




         编程方式


       自动数据导入/视频学习/键盘输入






         带式喂料器




         8mm,12mm,16mm和24mm 电动智能喂料器




         喂料器数量




         可以放置6个GF系列电动智能喂料器(可选配最多12个GF系列喂料器)




         操作系统




         WINDOWS XP




         压缩空气




         气源需要外接气源




         电源




         220V,50Hz,4.5Kw




         重量




         500Kg




         外形体积




         2600×680×1500mm
