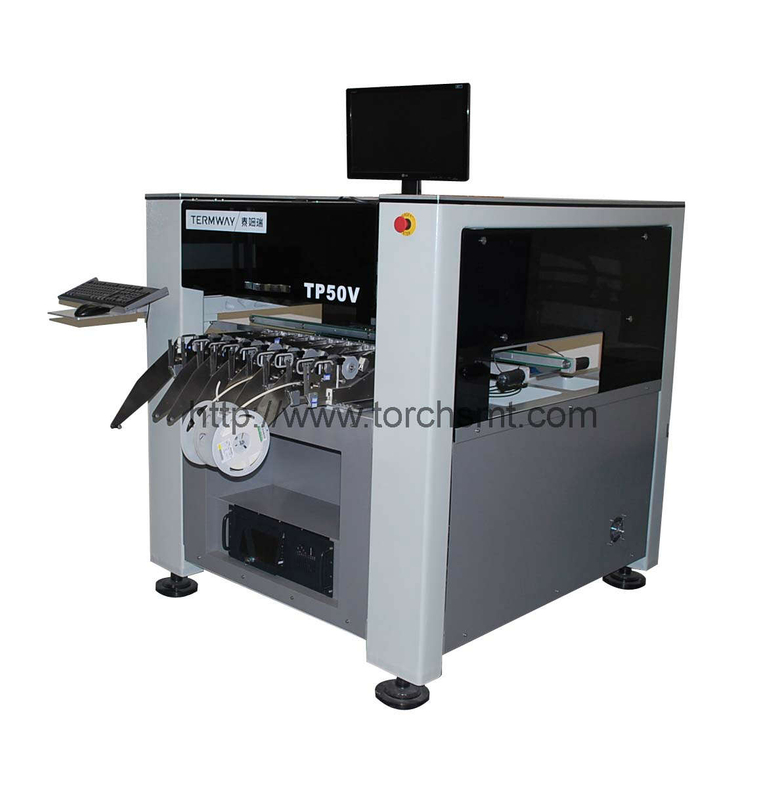

全自动视觉贴片机TP50V-II

【商品简介】：    TP系列贴片机是一款全自动视觉贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上性价比最高的全自动贴片设备。本产品适合大部份SMD片状元件0402, SOIC, PLCC及QFP IC；配置视觉对中系统，满足高精密度0.5mm脚距之QFP IC或BGA等芯片的贴装．除标准的圆形基准点外，不丝印焊锡膏的方形的PCB焊盘和环型穿孔焊盘，也可作为基准点来识。 【备　　注】： 　　特点： 　　 1．整机采用进口精密方形导轨，有效提高贴片精度。 　　 2.整机采用独特的光学棱镜配合高清晰工业相机，完成高精密元器件的视觉对位贴装。 　　 3.配置视觉系统的贴片机，可以自动识别MARK点，有效提高贴片机生产效率和贴片精度。 　　 4.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。 　　 5.标配自动吸嘴更换系统。 　　 6.高性价比全自动贴片机，最适合中规模生产及个人使用。 　　 7.标准配置：4套视觉对位系统，5支吸嘴，一套可放置48个8MM喂料器的喂料器底盘。 　　 8.整机传动采用伺服电机配合高精密滚珠丝杆实现，可以完成高精密元器件的重复贴装。 　　 9.配置不同的喂料器可以满足不同大小元器件的贴装要求。 　　 10.整机由专业的工业计算机配合专用软件控制，方便操作使用。 　　 11.可以非常方便导入电路板CAD数据。 　　 12.可以非常稳定并且方便的完成电路板拼板的编程和贴装。 　　 13.可以在软件中显示拼板中所有坐标点，并对其中的坐标进行微调。来实现高精密的贴装。 　　 14.可以在软件中设置各个拼板的间距，并根据间距显示所有放料坐标，可以在拼板中选择不贴的拼板。 　　 15.如果电路板加工有质量问题，可以对放料位置进行整体偏移改进。 　　 16.软件可以实现贴片头的自动优化功能。 　　 17.软件中增加了多档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，这样可以提高机器长期使用的稳定性。 　　 18.整机具备电路板高度的自动检测功能和元器件拾取失败的报警功能。有效提高生产质量控制。 　　 标配： 　　 1、 工业计算机1套 　　 2、 贴片头1组 　　 3、 吸嘴5个 　　 4、 GFTA-48喂料器平台1套 　　 5、 MARK点识别相机2套 　　 6、 QFP精密工业相机1套 　　 7、 QFP高清晰光源系统1套 　　 选配件： 　　 1、8mm，12mm，16mm及24mm自动喂料器 　　 2、IC盘式喂料器（GFQN） 　　 3、元器件散料盘（GFSN） 　　 4、吸嘴 　　 5、AQ38底镜系统（可以贴装25MM-38MM QFP）

 【技术参数】：





	TP45N	TP50V
最大电路板面积	300×300mm	600×300mm
最大移动范围	350×580mm	670×620mm
Z轴最大移动范围	100mm	100mm
典型贴片速度	2000-3200cph
理论最大贴片速度	4000cph	4000cph
贴片精度	±0.03mm	±0.03mm
对位方式	视觉对位	视觉对位
可以贴装元器件	0402以上阻容件和30mm以下pitch大于0.5mm的IC	0402以上阻容件和30mm以下pitch 大于0.5mm的IC
编程方式	自动数据导入/影像学习/键盘输入	自动数据导入/影像学习/键盘输入
传动方式	XY轴采用高精密滚珠丝杠配合精密导轨
带式喂料器	可选配8mm,12mm,16mm,24mm喂料器
短带喂料器	8mm,12mm,16mm,24mm喂料器
喂料器数量	最多可以放置44个8MM GFTA-08S喂料器，前后两面各放置22个 8MM	最多可以放置96个8MM GFTA-08S喂料器，前后两面各放置48个
IC盘数目	最多2个	最多2个
操作系统	WINDOWS XP
压缩空气	80psi（0.5Mpa），流量大于100L/min，气源需要外接气源
电源	220V,50Hz，3Kw
重量	500Kg		620Kg
外形体积	1100×980×1300mm		1405 × 1400 × 1450mm
