高速精密LED贴片机LED660

【商品简介】：     LED660贴片机是一款专用的LED贴片机，用来实现大批量的LED电路板的组装，具有速度快，精度高等特点。 【特点】： 　 　1.电路板传动采用精密电机带动工业皮带配合精密导轨实现，有效提高贴片精度和电路板传动速度。 　　 2.贴片头传动采用伺服电机配合高精密滚珠导轨，完成LED的取料和放料动作。 　　 3.配置6组贴片头，相比1组提高生产效率400%以上。 　　 4.可自动视觉编程，不用手动输入元件坐标，编程简单，方便入门者便捷实用，满足大批量多品种生产的需求。 　　 5.配置不同的喂料器可以满足不同的LED贴装要求。 　　 6.高性价比LED贴片机，最适合大批量LED生产。 　　 7.整机由工业计算机配合专用软件控制，方便操作实用。 　　 8.可以非常方便导入电路板CAD数据。 　　 9.可以非常稳定并且方便的完成LED拼版的编程和贴装。 　　 10.可以在软件中显示拼版中所有坐标点，并对其中的坐标进行微调，实现高精密的贴装。 　　 11.可以在软件中设置各拼版的间距，并根据间距显示所有放料坐标，可以选择不贴的拼版。 　　 12.软件可以实现六贴片头自动优化功能。 　　 13.软件中增加XYZ轴移动时的限位检测。 　　 14.软件中增加了多档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，可以提高机器长期使用的稳定性。 　　 15.整机PCB平台具备真空吸附功能，对大型PCB板定位会更加平整，有效提高贴片精度，同时可以满足软灯条（FPC） 的定位贴装。（选配） 　　 16.气源需要外接气源。 【标配】： 　　 1、 计算机1套 　　 2、 贴片头6组 　　 3、 吸嘴6个 　　 4、 喂料器底盘GFTA-T06 1组 【可选配件】： 　 　1、8mm，12mm，16mm及24mm自动喂料器 　　 2、吸嘴 　　 3、工业气泵 　　 4、UPS不间断电源 　　 5、喂料器底盘GFTA-T06     6、真空吸附平台1组

 【技术参数】：



最大电路板面积	1200×350mm
最大移动范围	X轴1500mm，Y轴410mm
Z轴最大移动范围	15mm
典型贴片速度	13000-14000cph
理论最大贴片速度	18000cph
贴片精度	±0.1mm
定位方式	机械定位
可以贴装元器件	0603以上阻容件及各种LED芯片,同时满足SOP SOT芯片的贴装
编程方式	自动数据导入/视频学习/键盘输入

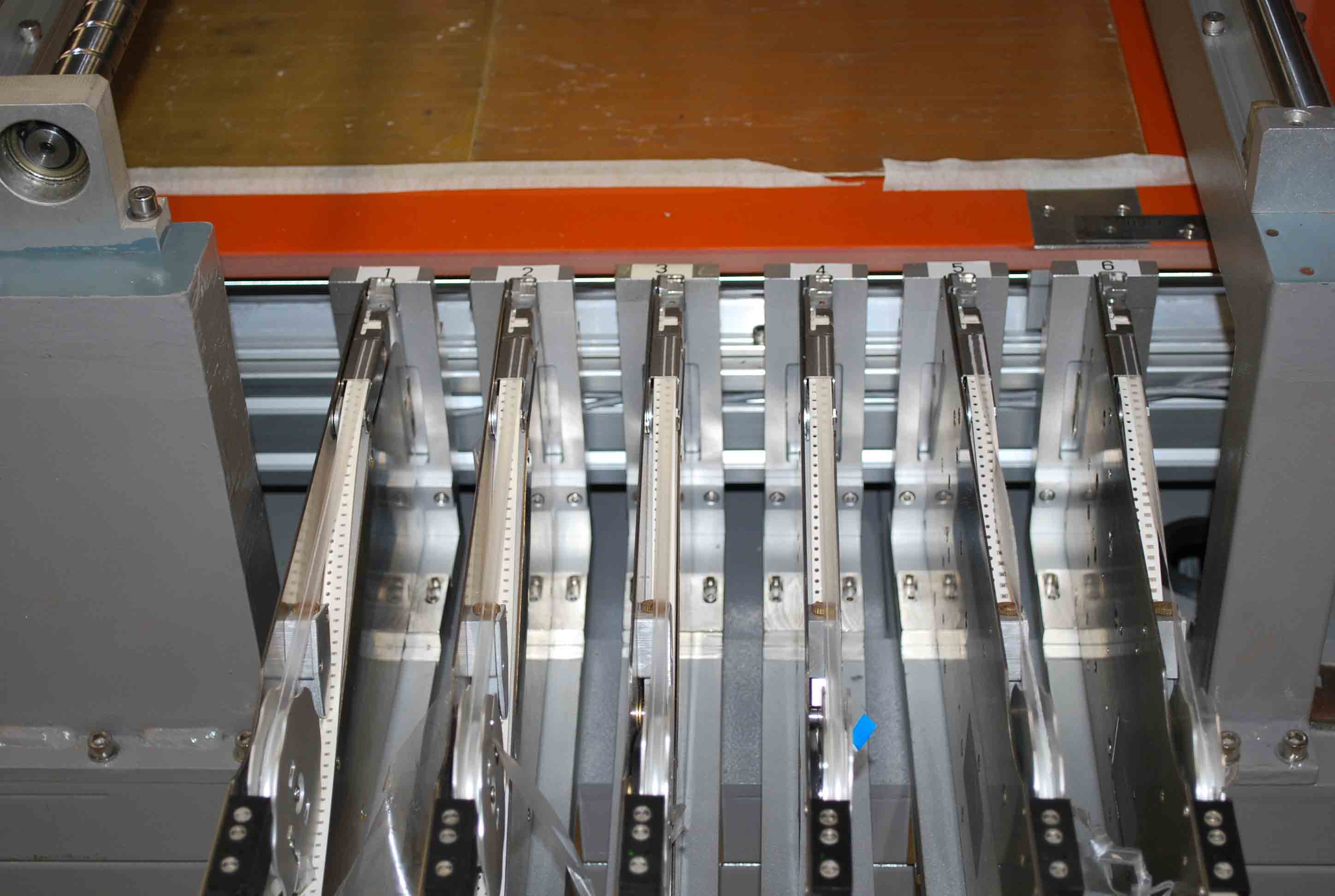

带式喂料器	8mm，12mm，16mm和24mm 电动智能喂料器
喂料器数量	可以放置6个GF系列电动智能喂料器（可选配最多12个GF系列喂料器）
操作系统	WINDOWS XP
压缩空气	内置气源，无须外接气源（大批量生产可选配工业气泵）
电源	220V,50Hz，4.5Kw
重量	500Kg
外形体积	2600×680×1500mm
