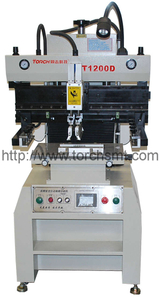

半自动高精度丝印机T1200D


数量：



询价加入询价篮

同志科技丝印机高精度丝印机半自动丝印机半自动高精度丝印机

产品描述

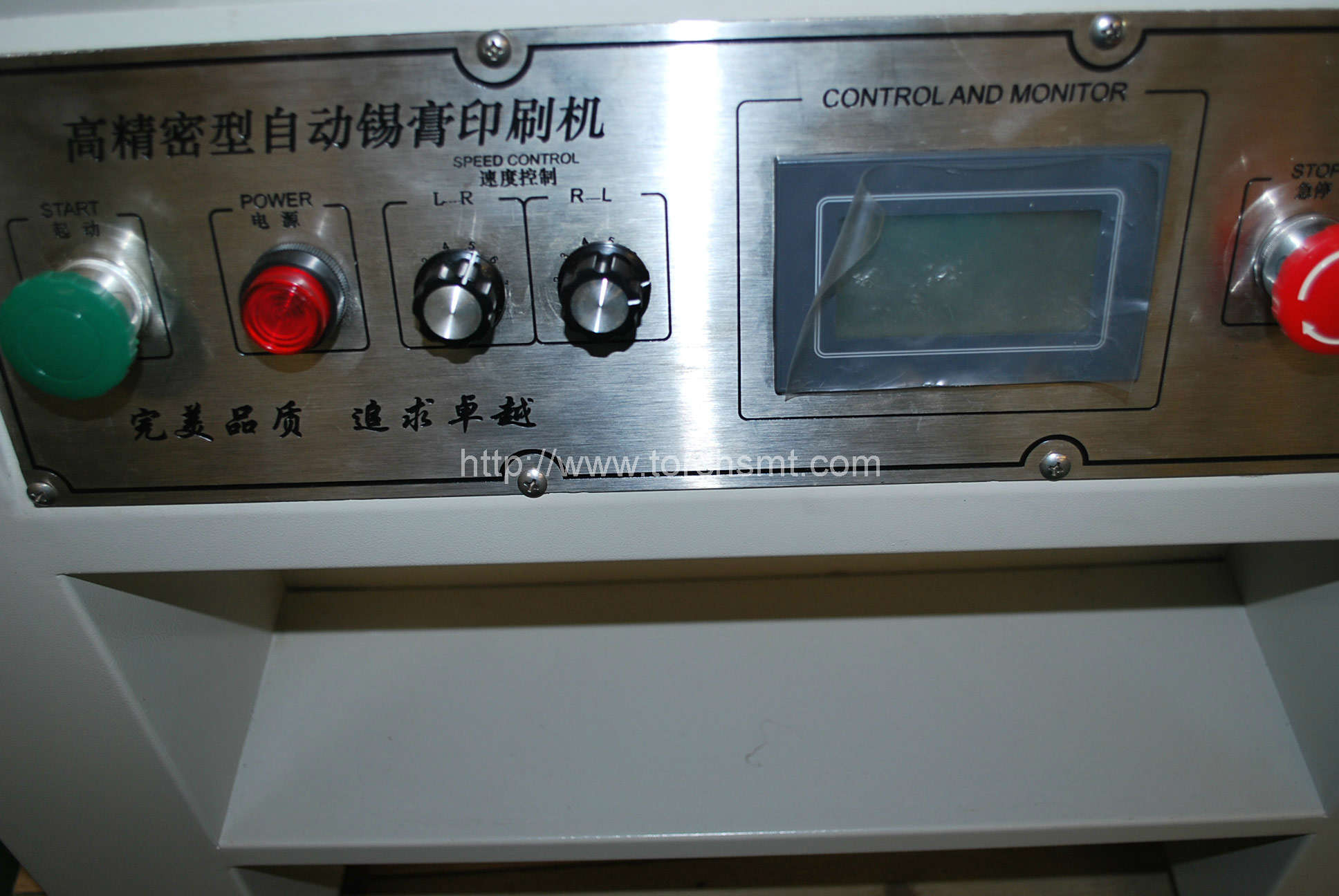

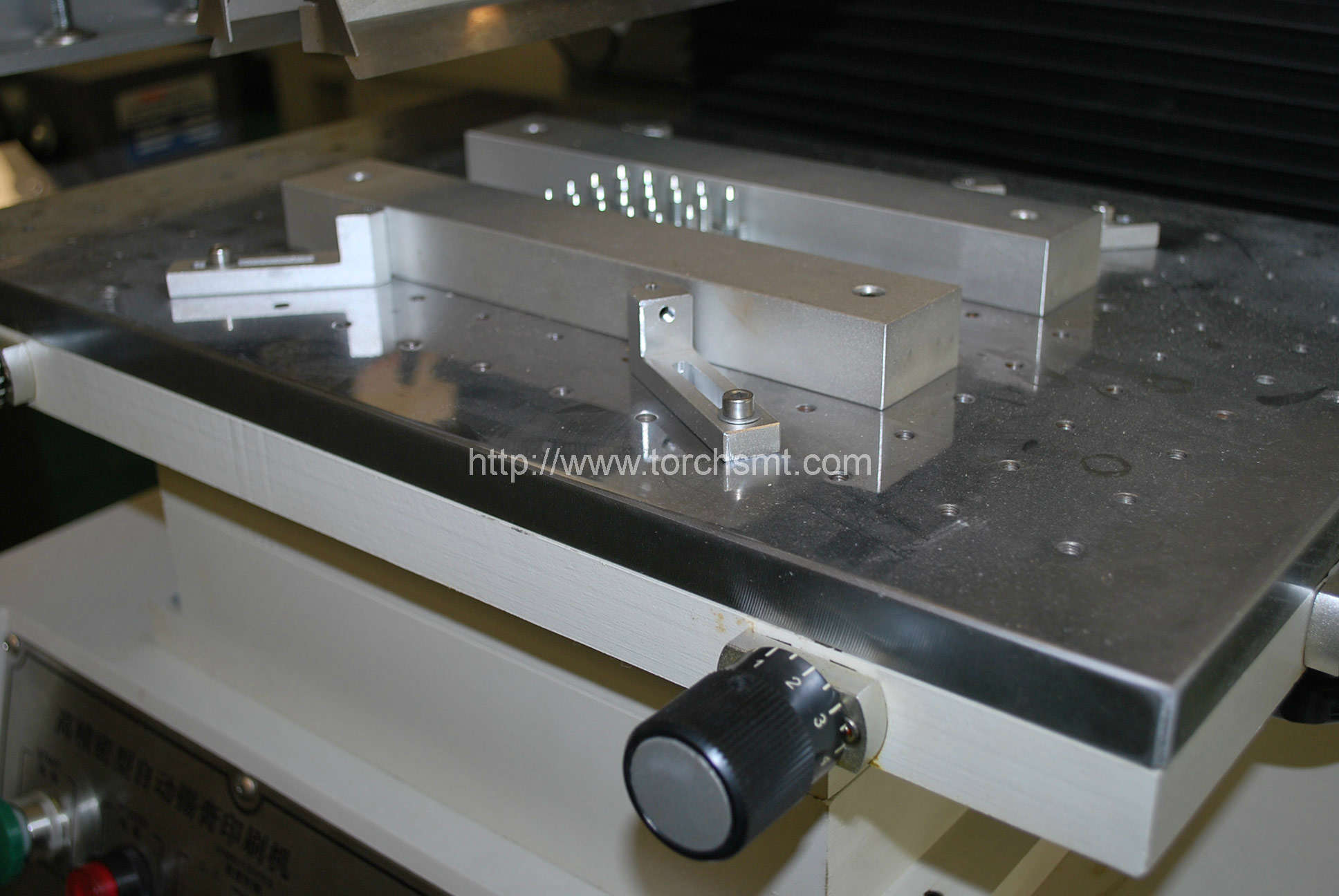

【商品简介】：半自动高精度丝印机T1200D是国内首创采用压力数显模块，具有创新设计的刮刀压力数显调节系统，可以方便的调整刮刀压力，使印刷工艺的控制变的更加直观和容易。半自动高精度丝印机T1200DT1200D是国内目前最经济的高精度、半自动SMT丝网印刷机，最适合用于高精密度的批量化生产或用作样板制作 T1200DPCB板是被固定在设计的巧妙而灵活的工作平台上，该平台适用于所有单面和双面电路板，PCB板位置的调整，工作平台的移动，刮刀的上落,都是经由精密的线性方型导轨导向引动的，并且配合双频马达的传动。可确保非常准确的运动精度以及极高的重复精度。 T1200D是目前取代全自动丝印机，极大地减低生产成本的最佳选择。 T1200D采用日产精密马达及线性导轨组装而成，使刮刀座印刷更加稳定； T1200D双刮刀印刷，压力可调节对应气缸精密节流阀设定刮刀升降速度避免共振发生； T1200D印刷座可向上掀举45°并固定，有利于刮刀装卸及钢版清洗； T1200D印刷座可向前移动固定，配合钢板图样的位置，以取得最佳印刷效果； T1200D印刷台板与钢板间距水平，伴有精密微调杆刻度调整设定显示； T1200D机台手臂可分别左右调整适用于470～750mm不同尺寸的钢板； T1200D组合式印刷台板有沟槽及定位PIN，设定简单、换装迅速，适用于单面基板及双面基板生产作业； T1200D校板方式采用手臂（钢板）移动配合印刷物（台板）X、Y、Z、校正和调整快速准确； T1200D电气动作采用微电脑PLC控制，人机界面触摸控制，并可自由选择单次/双次刮印及手动与自动等方式。

技术参数表

【技术参数】：

型号	T1200D
最大印刷面积	250×330mm
建议模板尺寸	370×470mm；420×520mm；550×650mm
线路板厚度	0.2-6.0mm
工作台面积	300×400mm
工作压力	4-6kgf/cm2
电源	单相220V 50Hz
最大功率	100W
调整范围	0.35mm X轴+10mm ；Y轴 ±10mm
重复精度	±0.02mm
理想最大印刷精度	0.35mm IC，大于0.4mm 球径的BGA
整机外形尺寸	900×900×1650mm
净重	250Kg
真空吸附	选配

型号	T1200D(真空吸附型)
最大印刷面积	250×330mm
建议模板尺寸	370×470mm；420×520mm；550×650mm
线路板厚度	0.2-6.0mm
工作台面积	300×400mm
工作压力	4-6kgf/cm2
电源	单相220V 50Hz
最大功率	100W
调整范围	0.35mm X轴+10mm ；Y轴 ±10mm
重复精度	±0.02mm
理想最大印刷精度	0.35mm IC，大于0.4mm 球径的BGA
整机外形尺寸	900×900×1650mm
净重	250Kg
真空吸附	标配

型号	T1200D(大平台型)
最大印刷面积	280×380mm，其他尺寸可定做
建议模板尺寸	370×470mm；420×520mm；550×650mm
线路板厚度	0.2-6.0mm
工作台面积	320×400mm，其他尺寸可定做
工作压力	4-6kgf/cm2
电源	单相220V 50Hz
最大功率	100W
调整范围	0.35mm X轴+10mm ；Y轴 ±10mm
重复精度	±0.02mm
理想最大印刷精度	0.35mm IC，大于0.4mm 球径的BGA
整机外形尺寸	900×900×1650mm
净重	260Kg
真空吸附	选配
