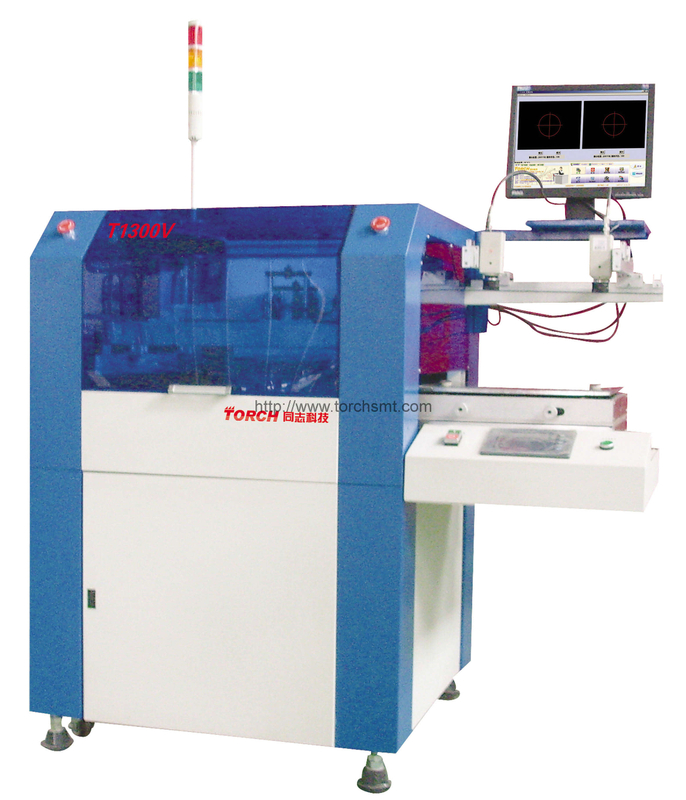

半自动高精度丝印机T1300V

数量:
【商品简介】: T1300V是新一代的高精密度、半自动化的SMT锡浆印刷机,最适合用于高精密度的批量化生产或用作样板制作。PCB板被固定在设计巧妙灵活的工作平台上,适用于所有单面和双面电路板,PCB板位置的调整,工作平台的移动,刮刀的升降,都是经由精密的直线导轨导向引动的,因此可以确保非常准确的运动精度以及极高的重复精度。采用双刮刀配合两极升降设计,不仅高效率,而且可以很明显的节省锡浆,减少浪费提高效益。 【备  注】: 1.四点钢网定位方式使印刷重复精度更高; 2.四丝杆同步升降,使调整PCB与钢网的距离时更准,前后平衡度更高,保证脱膜精度和效果; 3.活动钢网框架,可使用不同大小的钢网; 4.悬浮式刮刀,可自动平衡左右压力,使刮刀及钢网寿命更长,印刷可靠性更高 5.磁吸式活动顶针更灵活,并可印双面PCB; 6.平台高度(PCB与钢网距离)及角度调整直观方便; 7.平台X,Y等轴通过步进电机调整,配合软件设置可以进行不同步距的轴向调整,满足高精度印刷时微调的需求; 8.PCB移动定位平台,可以很方便的在机器外边进行对位操作: 9.PCB定位平台由四点同步升降,使PCB与钢网可水平紧密结合。 10.左右同步驱动刮刀动作,使刮印过程更平稳; 11.使用不锈钢刮刀,刮刀带有锡膏回收边,减少浪费; 12.可选配活动真空吸盘,适合FPC的印刷(柔性电路板): 13.通过工控机控制完成全部操作,完美的PLC和电脑配合 14.自主研发的专用软件更加人性化合理化,操作简单,易于上手。 15.通过顶针定位和支撑,方便印刷双面PCB板。 16.设备具有影像辅助对位功能,可以方便的实现对位,利于节省换线时间,提高效率。

 【技术参数】:






         Max size of Stencll? 最大可用钢网尺寸




         650*600mm




         Standard size of stencil标准模板尺寸




         500*600mm开孔位于整板中间位置




         Printable Area
         最大可印刷面积




         350*400mm




         Printable PCB Thick
         可印刷PCB厚度




         0.8-6mm




         Printing Platform Length, Width




         450* 450mm




         Central Vertical Table Lift
         印台可升降距离




         0-10mm




         Table Adjustment Range
         X-AXIS
         Y-AXIS
         Rotation(Theta)
         印台可调整范围
         X轴
         Y轴
         角度




         10mm
         10mm
         5 Degree




         Print speed
         印刷速度




         0-80mm/s




         Squeegee Pressure Force
         刮刀压力




         0-20kg




         Machine Weight机器重量




         600kg




         Power Supply
         使用电源




         220V,50Hz




         Power Consumption
         耗电量




         500W




         Air source
         压缩空气




         0.6-0.75Mpa




         Machine Size
         长*宽*高




         1250*950*1530mm




         外观颜色




         蓝白色(其他颜色可选)
