台式半自动精密丝印机T1100


数量：



询价加入询价篮

同志科技丝印机半自动丝印机精密丝印机台式半自动精密丝印机

产品描述

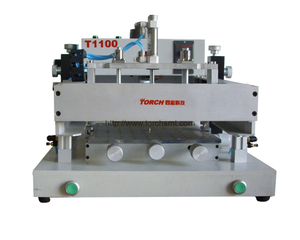

【商品简介】： T1100台式丝印机是高精密度半自动印刷机 T1100提供了安全保障，并帮助操作人员养成良好的操作习惯，生产时需同时按下双开关操作按钮，机器自动完成单次印刷过程，印刷完毕后，操作人中从操作台中取出PCB板放入周转箱或直接送入贴片机，再将另一块PCB板放入操作台中进行下一印刷循环。 T1100使用了SMC、松下、欧姆龙等进口元器件，同时使用PLC进行内部程序和逻辑控制， T1100配置进口线性导轨，具有操作方便、精度高、调校简易，适用范围广等特点。 T1100采用了先进的PLC程序控制，具有控制精度高、故障率低等特点； T1100模板支架的升降及刮刀的起落均使用气缸驱动，各气缸的进、排气口装有速度控制阀，可方便的调整气缸运动速度； T1100刮刀的平刮动作由电机驱动，电机转速可用电机调速器调整； T1100刮刀支架在运动中采用了高精度直线导轨，保证刮刀运动精确平稳； T1100刮刀为不锈钢材质，悬浮式结构，能保证印刷过程中受力均匀。 T1100操作方便，性能稳定，精度高，是中、小型电子企业在小批量、多品种生产线上理想的配套设备

技术参数表

【技术参数】：

型号	T1100
最大印刷面积	220 × 180mm；220×240mm（选配）
建议模板尺寸	350×400mm，厚度20mm
线路板厚度	0.2-2.0mm
工作台面积	300×300mm
工作压力	0.4-0.7 Mpa
顶针固定孔间距：	20mm 配套螺丝：M5
电源	AC220V 50Hz
最大功率	60W
调整范围	X轴+10mm ；Y轴 ±4mm
重复精度	±0.05mm
理想最大印刷精度	0.4mm的QFP；大于0.4mm 球径的BGA
整机外形尺寸	740×554×400mm
