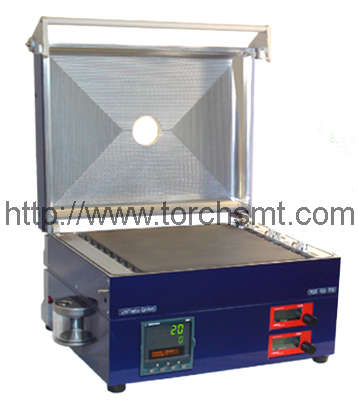

真空回流焊 RSS-310

数量:
  RSS系列产品是专为小批量,小投入生产开发设计的。非常适合的焊接工艺和其他的应用,如实验室的实验用及新产品的开发。低活性助焊剂焊接,倒装芯片焊接,固胶,可控性的密封焊接,电力设备焊接,封装,半导体晶元的热处理,标准型研究,质量控制,系列产品环保型研究测试。 炉膛是密封的,带可视窗口。焊接面积最大可达310mm*310mm。最高温可达350C或者450C(RSS-HT可选)。    标配一个可手动调节的流量表和数字显示器(电子测试),可最多用用4个流量表(可以再增加一个流量表供甲酸型使用)。用甲酸(RSS-FA)型的,运载气体(如氮气)将载着甲酸气体充满整个膛炉。这种机子通过赶走表面氧气层来实现低活性助焊剂焊接技术。为了提供更多的选择,我们还供应氢气型回流焊,可提供100%纯氢气环境。标准型回流焊是用氮气和混合气体的。

   小型回流焊机 RSS-310
   真空回流焊,惰性气体回流焊,甲酸回流焊
   良好可控冷却系统
   降温快,最大可达90K/min
   升温迅速,最大可达150K/min
   迷你设计

   焊接面积: 310 x 310 x 40 mm
   用于低活性助焊剂及密封焊接
   真空可达10-3 mbar
   可配4个流量管。(其中一根是标配)
   USB接口,方便编程
   快速冷却系统(降温迅速)
   20条100段温度曲线可选
   甲酸型 (可选)
   氢气型及(可选)

   特点
   低活性助焊剂焊接
   可控温度曲线 (升温和降温)
   存储数据 (.csv / .xls)
   基于Windows 软件 (UniSoft)
   20条100段温度曲线可选
   充气或者真空焊接环境
   迷你型的外形设计

   RSS系列产品是专为小批量,小投入生产开发设计的。非常适合的焊接工艺和其他的应用,如实验室的实验用及新产品的开发。低活性助焊剂焊接,倒装芯片焊接,固胶,可控性的密封焊接,电力设备焊接,封装,半导体晶元的热处理,标准型研究,质量控制,系列产品环保型研究测试。 炉膛是密封的,带可视窗口。焊接面积最大可达310mm*310mm。最高温可达350C或者450C(RSS-HT可选)。
   标配一个可手动调节的流量表和数字显示器(电子测试),可最多用用4个流量表(可以再增加一个流量表供甲酸型使用)。用甲酸(RSS-FA)型的,运载气体(如氮气)将载着甲酸气体充满整个膛炉。这种机子通过赶走表面氧气层来实现低活性助焊剂焊接技术。为了提供更多的选择,我们还供应氢气型回流焊,可提供100%纯氢气环境。标准型回流焊是用氮气和混合气体的。

   连接外置真空气泵,气压为10-3 mbar.

   主要特点:
   1.精确的控温系统,升温速度最高可达150K/min,降温速度最高可达90K/min(取决于负载和模型)。焊接过程由内部Unisoft software 软件控制。可以是控制器控制(显示机子当前运行状态)或者使用USB连接到电脑上使用。可以无限制的进行温度曲线的储存。因此所有的温度曲线和温度段都可以存储。
   2.可以自由选择设置升温速度和时间来达到控温的目的。
   3.成本低,投入小,这款焊接工具适合多种焊接应用及工厂小批量生产和实验室实验测试用。
   4.迷你型的外形设计。

 【技术参数】:




         焊接面积:




         310 x 310 mm




         焊接高度:




         40mm(80mm可选)




         温度范围:




         最高可达350°C-450C




         升温速度:




         最高可达 150 K/min




         降温速度:




         最高可达90 K/min




         控制方式:




         USB incl. UniSoft(ware)




         温度曲线设置:




         Eurotherm 2604




         炉膛加盖:




         带可视窗口




         温度设置:




         20条100段温度曲线。




         外形尺寸:




         485 x 450 x 280 mm (LxWxH),带开关机理,不带真空连接




         重量:




         约 45 kg




         炉膛负载::




         18 kW




         电压:




         230 V, 3 ~, +N 最大可达.




         电流:




         max. 3 x 32A




         安全等级:




         IP20




         温度




         0 °C - +40 °C (运行) / -20 °C - +60 °C (存储)




         湿度




         10% - 90% 非凝结




         Oper. Altitude




         0 ~ 3,000 m or 10,000 ft








         可选配置及配件









         RSS-FM-elL




         可选的手动调节数字显示流量表。




         RSS-MFC




         可选的质量流量控制表(机子内部使用,最多2个)




         MP




         膜片泵,真空可达10-3mbar,,带压力表的。




         MPC




         抗腐蚀膜片泵,真空可达10-3mbar, 带压力表的。




         RVP




         旋转式叶片泵,用于10-3mbar的真空,带油球过滤和压力表。




         RSS-EH




         炉膛高度80mm




         RSS-FA




         甲酸型 (安装在机子上的)




         RSS-H2




         氢气型,带电子流量表。




         RSS-H2S




         最高温可达450C的




         RSS-HT




         氢气安全装置,带盖子和感应器
         在焊接过程中意外打开膛炉时的保险装置。




         RSS-IL




         可选的热电偶,用于实时测试的,属于外部测试工具,最大可以配6个。




         RSS-TC




         真空测试,带真空感应和数据记录,最高气压可达10-3 mbar




         RSS-VM




         闭环式水冷系统(独立的机子的)




         WC II




         2604 Eurotherm ,可控制20条100段温度曲线



   配件
   RSS-H2:
   氢气型,可选配置。
   100%利用氢气,适用于气密性和焊接工作。带显示器。氢气安全装置可选,防止意外发生。
   MP 或者MPC:
   MP隔膜泵,真空可达10mbar,用于抽出炉膛的空气,MPC,抗腐蚀的隔膜泵。
   WC:
   闭环水冷却系统。1.8kW.
   RSS-FA
   甲酸型,安装在机子上的:有一个机子的左侧有一个蒸汽通道,运载气体载着甲酸进入炉膛。适用于低活性助焊剂及密闭性焊接。
